施工事例Result

浜川雨水排水管建設工事その2(浜川公園人孔等整備)

工事内容 地中障害物対応型泥濃式推進工法
工法 ミリングモール工法
竣工年月 2017年06月
施工場所 東京都品川区
発注者 品川区防災まちづくり部河川下水道課
管径 φ1100㎜
距離 L=177.628m
土質 シルト混じり中砂
レキ径

工事概要

呼び径 φ1100㎜
推進延長 L=177.628m R40カーブ2箇所
土質 シルト混じり中砂
N値 平均35
礫率 -
最大礫径 -
地下水位 GL-2.15m
土被り 平均13.1m
地中障害物 H鋼 5か所
工期 2016.11~2017.6

今回は、H鋼5ヶ所と既設人孔を切削した。
・300H 切削長382㎜
・300H 切削長387㎜
・300H 切削長380㎜
・300H 切削長365㎜
・300H 切削長363㎜
・既設人孔壁 切削長895㎜

H鋼、既設人孔とも毎分0.1mm程度で切削することが出来た。
1か所目のH鋼は40Rのカーブ区間での切削であった。伸縮ジャッキがカーブ区間に入っているため、カーブの内側のジャッキが30㎜以上伸びにくい状況があった。

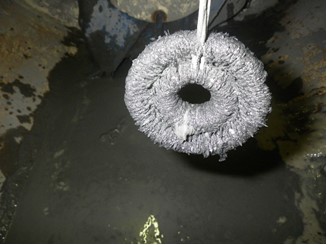

排出した金属片

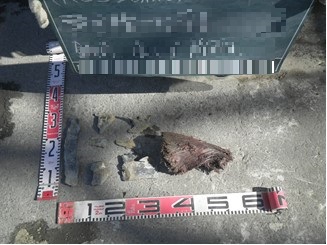

排出した金属片・木くず
