| 工事内容 | 地中障害物対応型泥濃式推進工法 |
|---|---|
| 工法 | ミリングモール工法 |
| 竣工年月 | 2016年04月 |
| 施工場所 | 宮城県仙台市 |
| 発注者 | 仙台市建設局下水道事業部管路建設課 |
| 管径 | φ800㎜ |
| 距離 | L=74.3m |
| 土質 | 硬質土（粘土・シルト） |
| レキ径 |
| 呼び径 | φ800mm |
|---|---|
| 推進延長 | 800mm ΣL= 74.343m 1スパン |
| 土質 | (硬質土) |
| N値 | 1.5MN/㎡～1.5MN/㎡1.5MN/㎡ |
| 礫率 | - % |
| 最大礫径 | mm |
| 地下水位 | GL-3.20m |
| 土被り | 4.31～4.56m |
| 地中障害物 | 残置小判型ライナープレート立坑が存在 |
| 工期 | 昼間施工(8.0h) （切削時は昼夜間施工）4ヶ月（2016.4～2016.6） |
φ800mm管路に残置小判型ライナープレート立坑が存在、撤去、取除くにも交差点内と、歩道にかかっており不可能な状態であるため当工法が採用された。
障害物想定位置図、及び計画図別紙参照。
ライナープレート立坑支圧側から斜めに切削、支圧壁コンクリート切削、またライナー切削を行った。
切削距離 2.53m
施工時間 昼夜施工
切削距離 2.53m

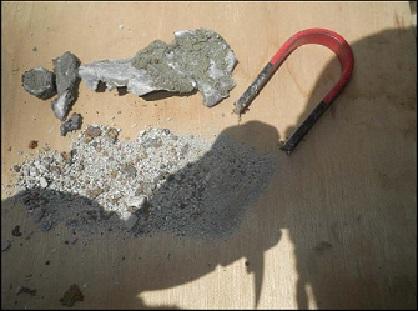

排出した金属片

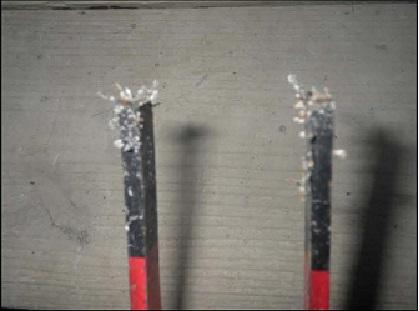

排出した金属片

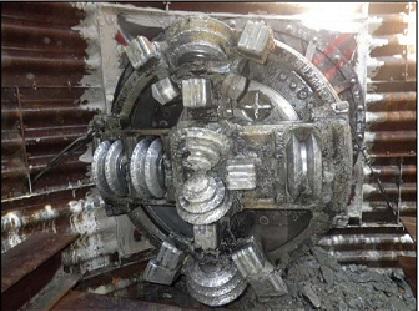

掘進機到達状況
