平成26年度東京外かく環状道路中央ジャンクションランプ橋(下部工)工事

工事内容 地中障害物対応型泥濃式推進工法
工法 ミリングモール工法
竣工年月 2018年02月
施工場所 東京都三鷹市
発注者 中日本高速道路株式会社
管径 φ2000㎜
距離 L=75.650m
土質 シルト、粘土
レキ径

工事概要

呼び径 φ2000㎜
推進延長 L=75.650m
土質 シルト、粘土
N値 5~8
礫率 -
最大礫径 -
地下水位 GL-2.5m
土被り 4.05m
地中障害物 H鋼杭 200㎜ 3箇所
工期 2017.11~2018.2

基線上の30m付近に用水路が横断しており、その基礎杭としてH鋼杭(200mm)が7本あり、先行引抜きで4本引抜いたが残りの2本は用水路の躯体に近接している為、影響が出る可能性が高いのでミリングモール工法で切削する事になりました。

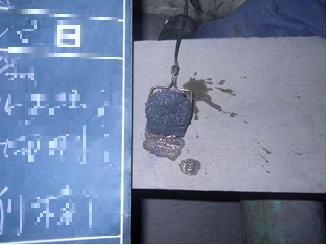

切削した金属片

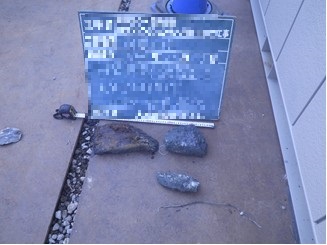

搬出した金属片、コンガラ、木杭
